原子炉概要
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 定格電気出力 |
46万キロワット |
82万キロワット |
137.3万キロワット |
| 型式 |
沸騰水型（BWR) |
沸騰水型（BWR) |
改良型沸騰水型（ABWR) |
| 定格熱出力 |
約138万キロワット |
約244万キロワット |
約393万キロワット |
| 圧力 |
6.93メガパスカル(70.7kg/cm2g) |
6.93メガパスカル(70.7kg/cm2g) |
約7.07メガパスカル(72.1kg/cm2g) |
| 温度 |
286℃ |
286℃ |
約287℃ |
燃料
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 燃料集合体 |
400体 |
560体 |
872体 |
| 装荷量 |
ウラン重量約68トン |
ウラン重量約97トン |
ウラン重量約150トン |
| 種類 |
9×9燃料 |
9×9燃料 |
9×9燃料 |
| 濃縮度 |
約3.6％ |
約3.7％ |
約3.8％ |
制御棒
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 数量 |
97本 |
137本 |
205本 |
| 制御材 |
ボロンカーバイド又はハフニウム |
ボロンカーバイド又はハフニウム |
ボロンカーバイド又はハフニウム |
| スクラム速度 |
90％挿入時間5秒以下 |
75％挿入時間1.62秒以下 |
60％挿入時間1.44秒以下 |
圧力容器
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 種類 |
鋼製たて置円筒形 |
鋼製たて置円筒形 |
鋼製たて置円筒形 |
| 寸法（内径） |
約4.8メートル |
約5.6メートル |
約7.1メートル |
| 寸法（全高） |
約19メートル |
約21メートル |
約21メートル |
| 寸法（厚さ） |
117ミリメートル |
137ミリメートル |
170ミリメートル |
| 重さ |
約390トン |
約550トン |
約910トン |
原子炉再循環ポンプ
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 設備概要 |
約2,010キロワット×2台 |
約4,500キロワット×2台 |
約830キロワット×10台 |

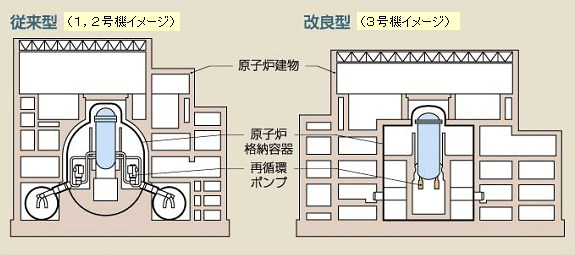

格納容器（ドライウェル）
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 形状 |
フラスコ型 |
まほうびん型 |
円筒形 |
| 寸法（内径） |
約18メートル |
約23メートル |
約29メートル |
| 寸法（全高） |
約32メートル |
約37メートル |
約36メートル |
| 寸法（厚さ） |
16ミリメートルから50ミリメートル |
24ミリメートルから70ミリメートル |
2メートルから6メートル |
| 空間容積 |
約3,300立方メートル |
約7,900立方メートル |
約7,400立方メートル |
格納容器（圧力抑制室）
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 寸法（円環部中心線直径） |
約30メートル |
約38メートル |
約19メートル |
| 寸法（円環内径） |
約8.1メートル |
約9.4メートル |
約29メートル |
新燃料貯蔵庫
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 容量 |
120体 |
195体 |
320体 |
燃料プール
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 容量 |
1,140体 |
3,518体 |
3,739体 |
| 寸法 |
縦約7メートル×横約12メートル×深さ約12メートル |
縦約14メートル×横約13.5メートル×深さ約12メートル |
縦約17.9メートル×横約14メートル×深さ約12メートル |
タービン
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 種類 |
衝動くし形・4流排気再生復水式 |
衝動くし形・6流排気再生復水式 |
くし形・6流排気復水式（再熱式） |
| 出力 |
約46.5万キロワット |
82万キロワット |
約137.3万キロワット |
| 回転数 |
毎分1,800回転 |
毎分1,800回転 |
毎分1,800回転 |
| 蒸気流量 |
毎時2,450トン |
毎時約4,600トン |
毎時約7,300トン
|
| 軸の長さ |
約43メートル |
約54メートル |
約64メートル |
タービン（復水器冷却管）
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 寸法（外径） |
2.54センチメートル |
3.175センチメートル |
2.858センチメートル |
| 寸法（長さ） |
14.5メートル |
12.6メートル |
17.79メートル |
| 本数 |
32,840本 |
41,700本 |
63,864本 |
タービン（冷却用海水）
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 水量 |
毎秒約30トン |
毎秒約60トン |
毎秒約95トン |
| 温度上昇 |
約7℃ |
約7℃ |
約7℃ |
原子炉給水ポンプ
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 設備概要 |
電動給水ポンプ3,850キロワット×3台 |
タービン駆動給水ポンプタービン出力6,550キロワット×2台、電動給水ポンプ3,950キロワット×2台 |
タービン駆動給水ポンプタービン出力10,100キロワット×2台、電動給水ポンプ6,550キロワット×2台 |
循環水ポンプ
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 設備概要 |
1,300キロワット×3台 |
2,800キロワット×3台 |
約5,400キロワット×3台 |
発電機
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 種類 |
3相交流同期式（水素冷却） |
3相交流同期式（水素冷却） |
3相交流同期式（水素冷却） |
| 出力 |
52万キロボルトアンペア |
87万キロボルトアンペア |
153万キロボルトアンペア |
| 電圧 |
18,000ボルト |
15,500ボルト |
22,000ボルト |
主変圧器
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 種類 |
屋外送油風冷式 |
屋外送油風冷式 |
屋外導油風冷式 |
| 容量 |
49万キロボルトアンペア |
84万キロボルトアンペア |
147万キロボルトアンペア |
| 電圧（一次） |
17.5キロボルト |
15.2キロボルト |
21.5キロボルト |
| 電圧（二次） |
220キロボルト |
220キロボルト |
500キロボルト |
送電線
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 回線 |
22万ボルト2回線（2号機との共用1ルート）（注意1） |
22万ボルト2回線（1号機との共用1ルート）(注意1） |
500キロボルト2回線 |
| 直径 |
34ミリメートル |
34ミリメートル |
28.5ミリメートル |
| 材質 |
低ロス形アルミ覆鋼心耐熱アルミ合金より線 |
低ロス形アルミ覆鋼心耐熱アルミ合金より線 |
アルミ覆鋼心アルミより線 |
（注意1）3号機増設工事に伴い、平成18年10月変更
取放水
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 取水方式 |
深層取水方式 |
深層取水方式 |
深層取水方式 |
| 取水口 |
輪谷湾 |
輪谷湾 |
輪谷湾 |
| 放水方式 |
表層放水 |
水中放水（注意2） |
水中放水 |
| 放水口 |
おど浜 |
発電所敷地前面の沖合 |
発電所敷地前面の沖合 |
（注意2）3号機増設に伴う2号機放水口位置変更に合わせ表層放水から水中放水に変更
排気筒
| 項目 |
1号機 |
2号機 |
3号機（建設中） |
| 高さ |
120メートル |
120メートル |
57メートル |
更新日：2023年02月01日
